虎课网为您供给字体规划版块下的铝方通铝格栅吊顶节点-室内顶面类节点图图文教程，本篇教程运用软件为AutoCAD（2022），难度等级为高档应战，下面开端有用学习这节课的内容吧！

  本节课首要共享，室内CAD节点详图，铝方通铝格栅吊顶节点制作，有问题的同学能够在视频下方谈论区留言。

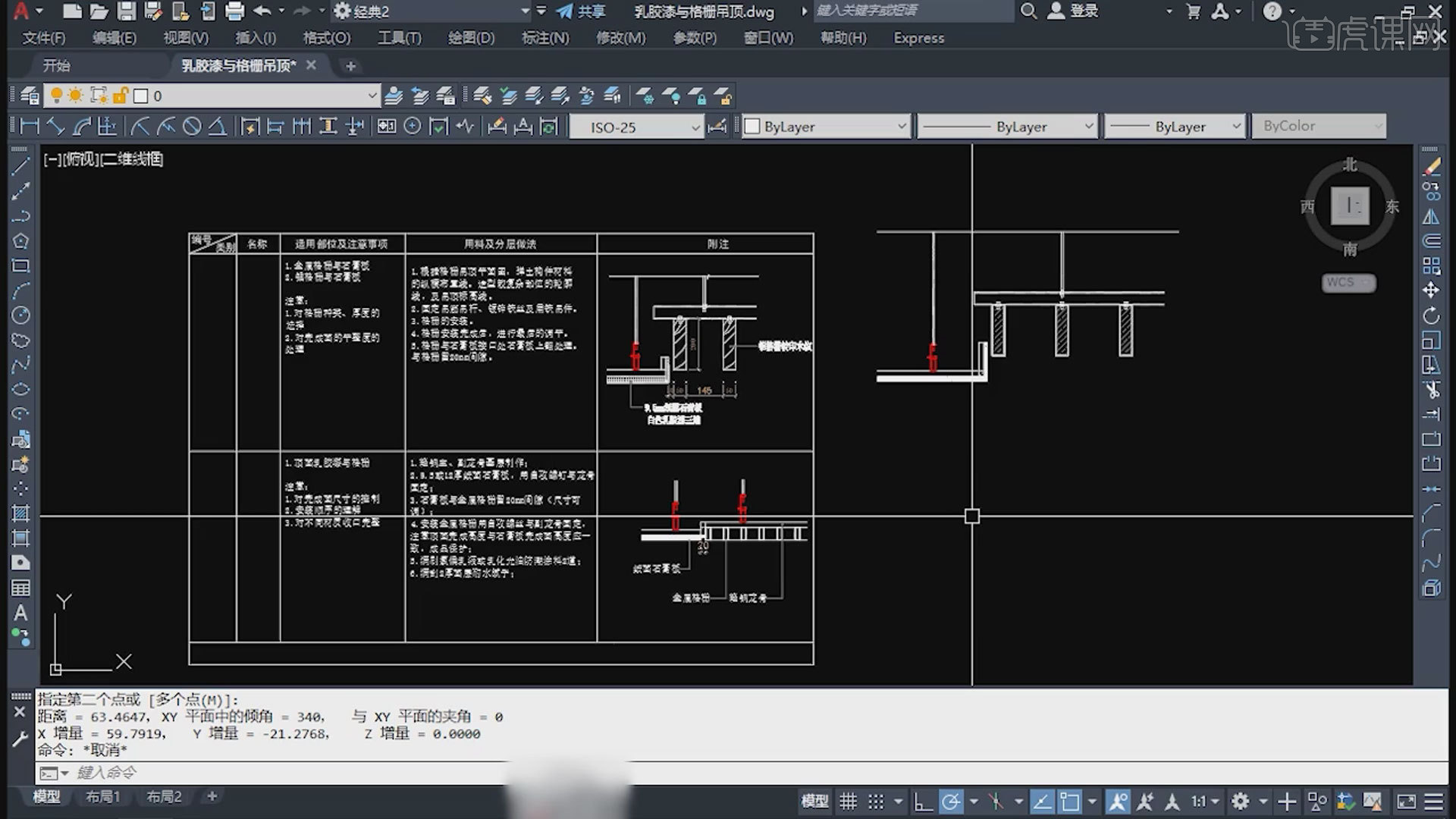

  1.翻开CAD学习铝方通铝格栅吊顶节点制作，下图缩略图【2.3.4】都是现场相片，图五是配剪的细节图，图6是三维效果图。

  2.下图为型材方管天花装置三维示意图，不代表一切类型，它还有很多种其他装置的过程，比方卡式龙骨。

  3.铝方通吊顶结构：吊杆，吊件，主龙骨，双层石膏板，铝方通直接固定在龙骨上面。

  4.下图为铝格栅现场图片和三维装置阐明示意图，吊杆固定，吊件卡住龙骨，格栅吊件卡住格栅，经过格栅吊件固定。

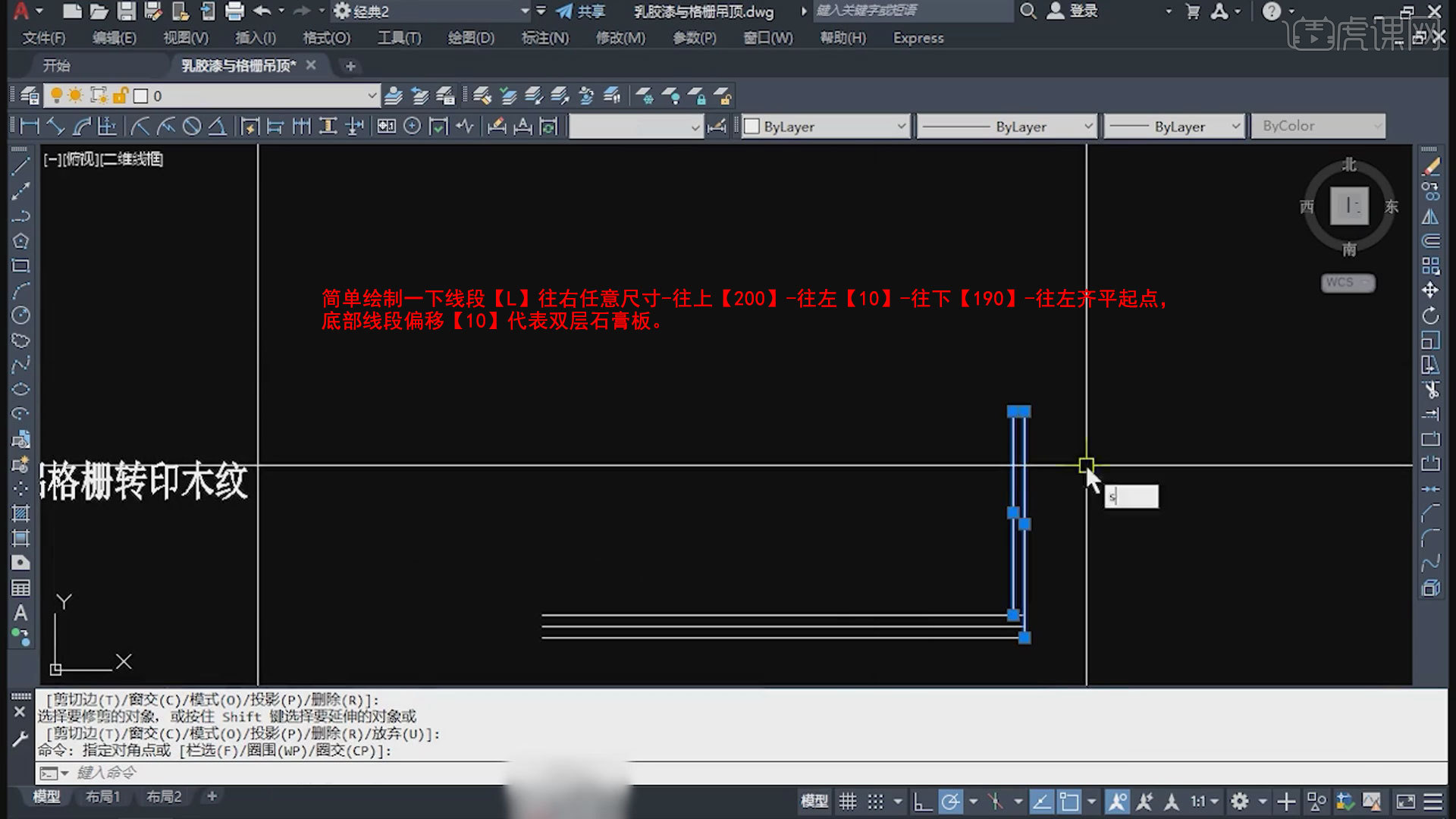

  5.简略制作一下线段【L】往右恣意尺度-往上【200】-往左【10】-往下【190】-往左齐平起点，底部线】代表双层石膏板。

  6.往上【200】的尺度太长能够往下缩【20】，底下和右边各偏移【20】代表副龙骨，修剪快捷键【TR】修剪线段，制作三个圆圈代表龙骨之间的连接件。

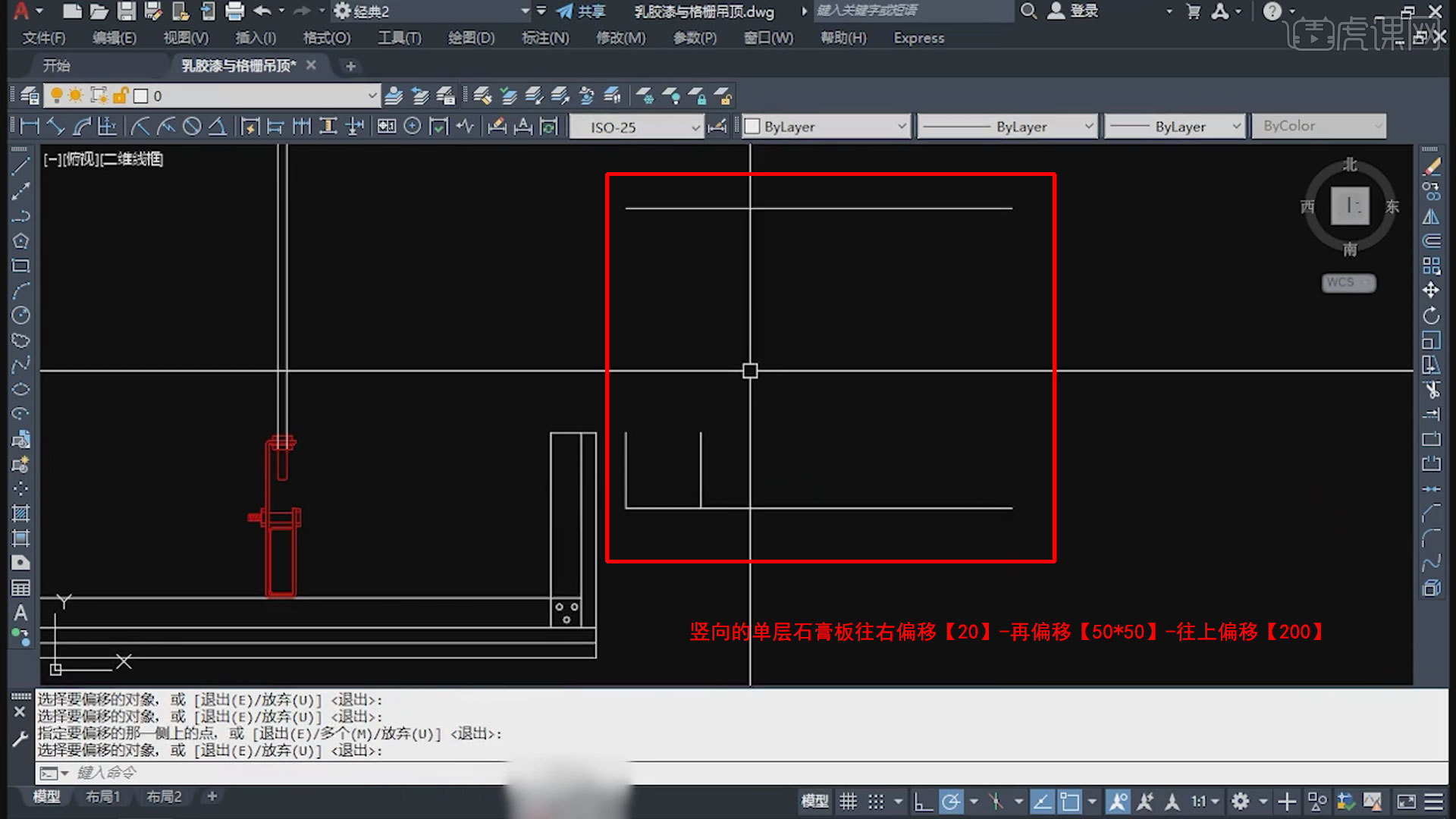

  7.主龙骨，吊件，吊杆仿制移动过来，放置在相应方位，吊杆上方制作线段代表【原始顶】，竖向的单层石膏板往右偏移【20】-再偏移【50*50】-往上偏移【200】。

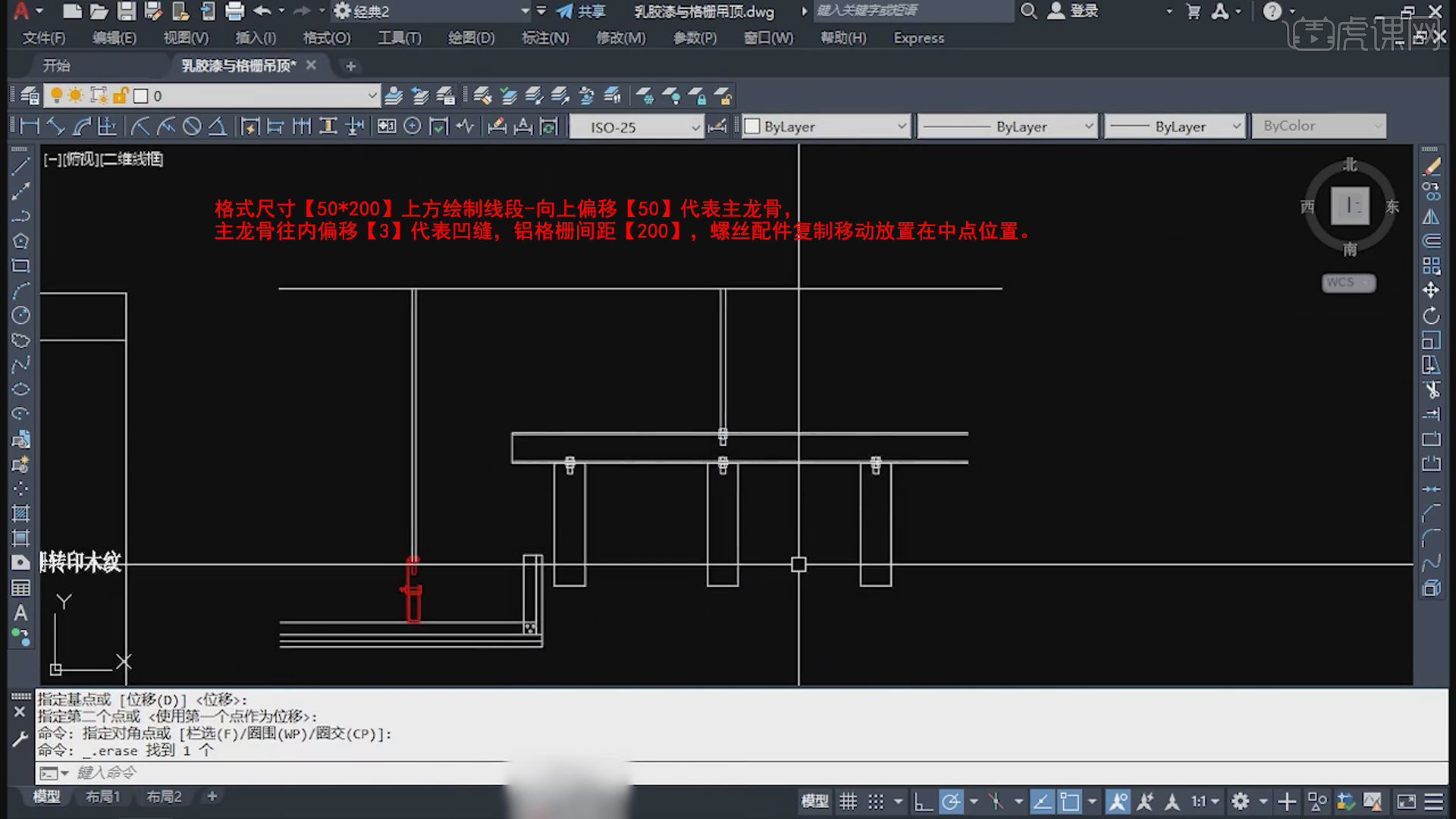

  8.格局尺度【50*200】上方制作线】代表主龙骨，主龙骨往内偏移【3】代表凹缝，铝格栅距离【200】，螺丝配件仿制移动放置在中点方位。

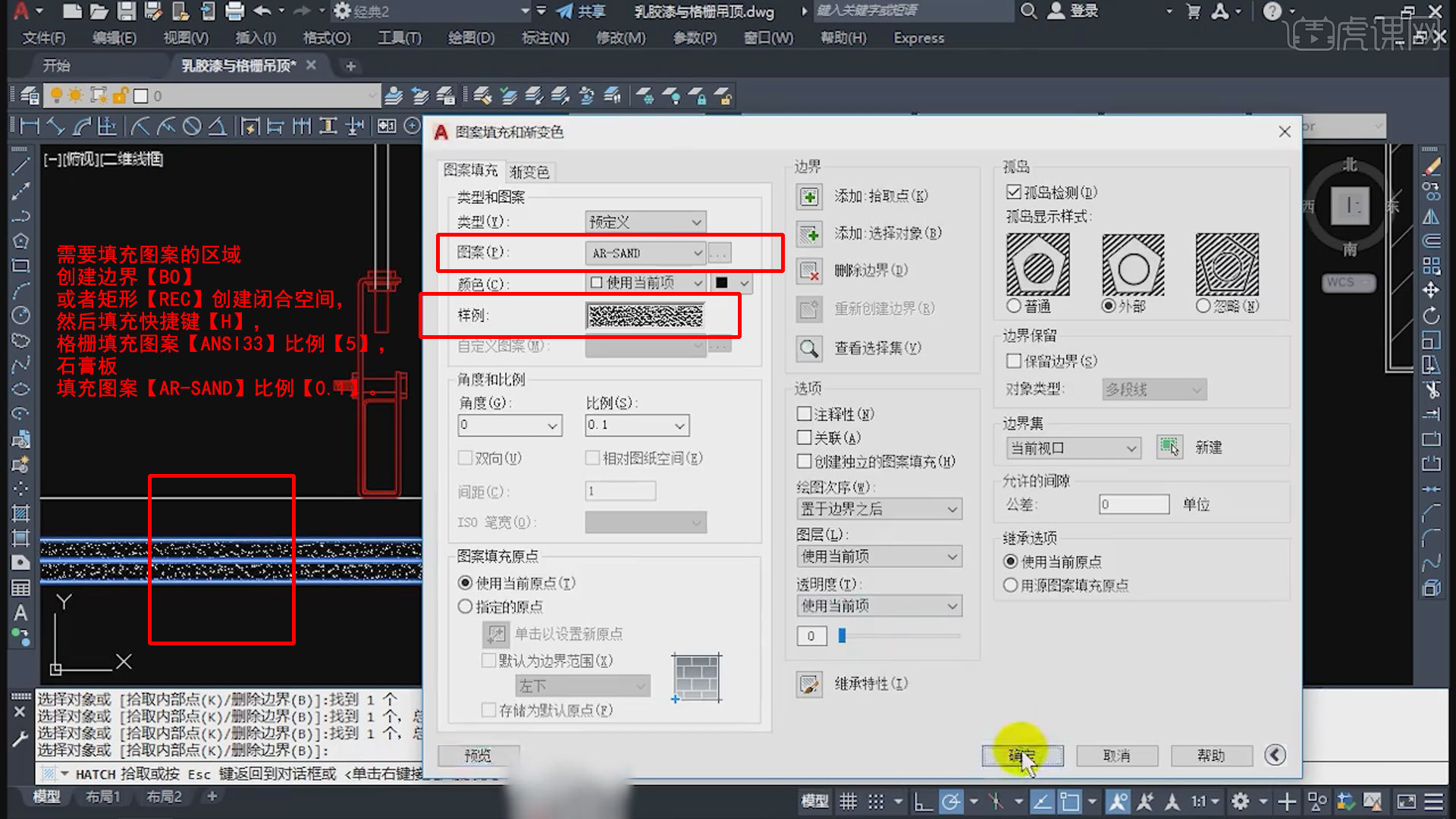

  9.需求填充图画的区域创立鸿沟【BO】或许矩形【REC】创立闭合空间，然后填充快捷键【H】，格栅填充图画【ANSI33】份额【5】，石膏板填充图画【AR-SAND】份额【0.1】。

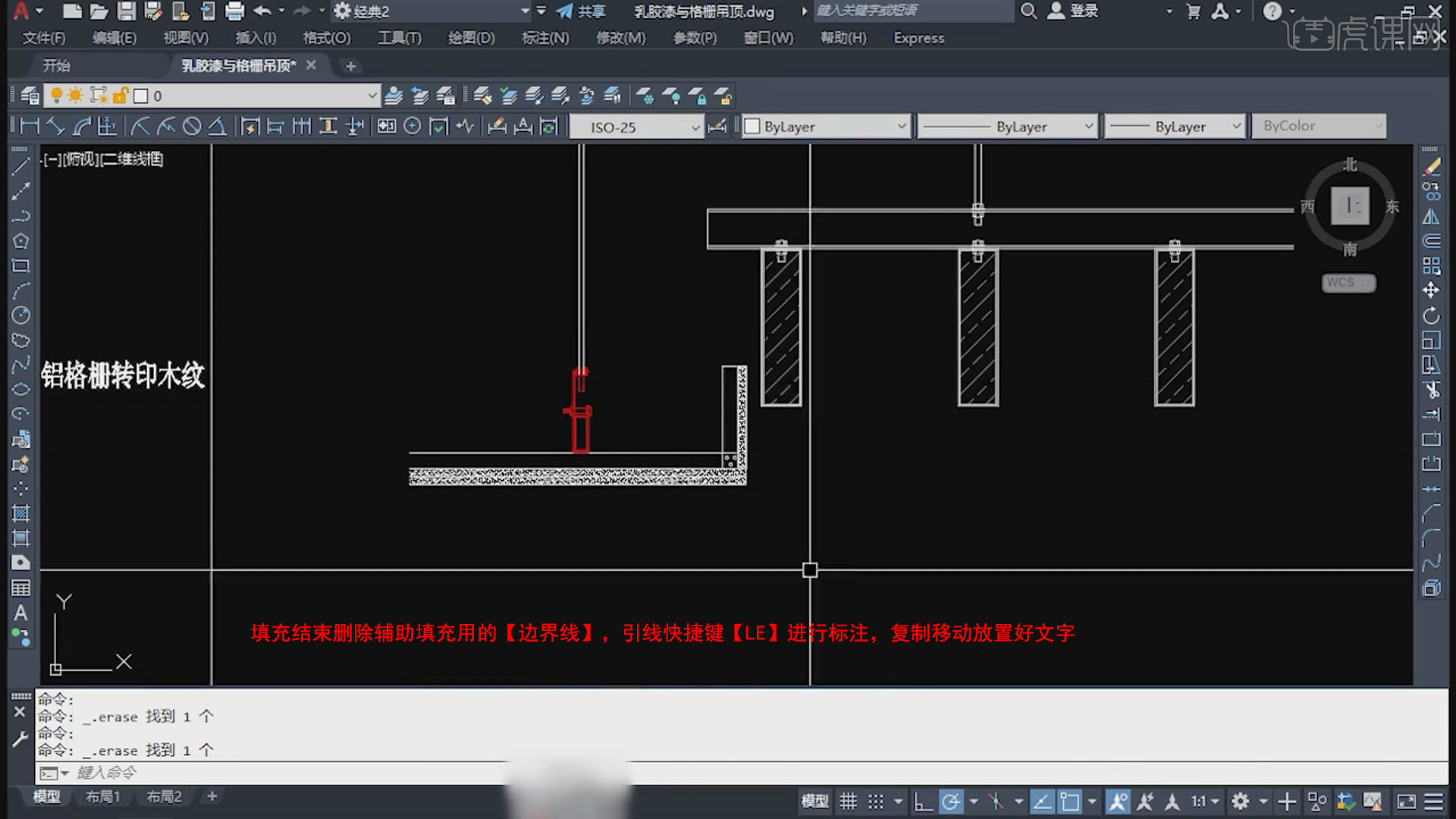

  10.填充完毕删去辅佐填充用的【鸿沟线】，引线快捷键【LE】进行标示，仿制移动放置好文字。

  11.本节课程内容就到此完毕，一定要仔细了解施工工艺，课下多操练制作CAD节点图温习稳固课程内容，有问题的同学能够视频下方谈论区留言。
